bois Fumin 1916

01 décembre 2011

PRESENTATION : ce blog est en deux parties.

1 - LES LIEUX ET LES OUVRAGES

   Exposé sur les différents secteurs du bois Fumin, les reliefs et les aménagements qui le composent, les ouvrages de défense, les tranchées, les boyaux etc.

   Présentation réalisée à partir de :
- documents d'époque : photographies françaises et allemandes, cartes et canevas de tir, plans             d'étude, photographies aériennes et films d'archive.
- documents actuels : photographies actuelles, cartes IGN, vues géoportail,

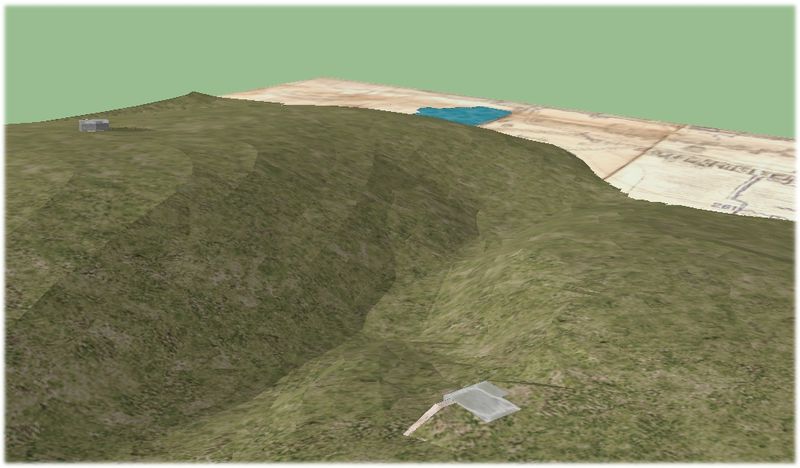

films d'animation et             modélisations 3D.



new bando plus grand



2 - çA S'EST PASSé DANS LE BOIS FUMIN

allemand détouré

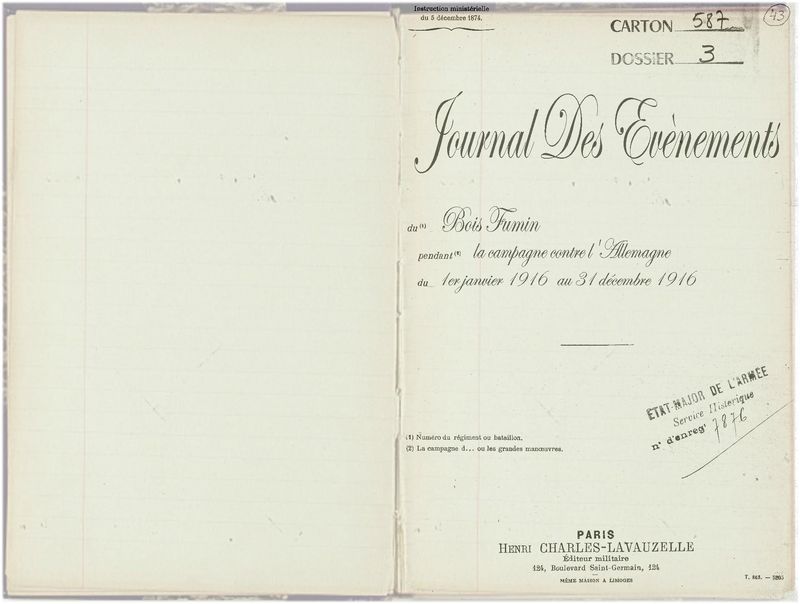

A l'instar du JMO, j'ai imaginé un  " JDE "

Journal Des Evènements.

OK ESSAI PARTIE1


   Le JDE fait la narration jour par jour, des évènements qui se sont déroulés dans le bois Fumin, de février 1916 à décembre 1916.

   Il s'agit des évènements vécus par tous les régiments confondus, à partir du moment où ils ont séjourné, même pour une brêve période, dans le bois Fumin. Plus d'une soixantaine de régiments français sont passés par le Bois Fumin, de quelques jours à plusieurs semaines.

Différence entre JMO et JDE

Le JMO (Journal des Marches et Opérations) retrace l'historique d'un régiment spécifique en fonction de ses déplacements et stationnements, suivant une chronologie de dates.

Le JMO répond par ordre aux questions : QUI - QUAND - Où - QUOI ?

Le JDE répond par ordre aux questions : Où (le bois Fumin) - QUAND  - QUI - QUOI ?

Le JDE du bois Fumin retrace donc tout ce qui s'est passé dans ce lieu, jour après jour, il recoupe les faits et les évènements vécus par plusieurs régiments.


___



poilu sur obus détouré



   Toutes les informations que vous trouverez dans ce blog, sont issues de mes lectures d'ouvrages historiques, de consultations sur des sites internet spécialisés ainsi que des blogs, de recherches collégiales sur des forums, de la lecture de JMO et de la consultation de documents appartenant à des collections privées.

   Au travers de ce blog, je ne reprends rien à mon compte, nulle prétention de ma part de devenir " l'historien du bois Fumin ". Il s'agit simplement du "plaisir du partage" d'un passionné à l'attention d'autres passionnés.
C'est aussi la volonté de centraliser une grande masse d'informations issues :
- de mes recherches sur le bois Fumin réalisées depuis plusieurs années
- des informations déjà connues et existantes, relatives aux évène
ments qui se sont déroulés dans le bois Fumin durant l'année 1916, tant du côté français qu'allemand.
Ces recherches sont ici présentées avec l'aimable autorisation de leurs auteurs.

___

   L'histoire n'étant pas une science exacte et le livre "final" sur le bois Fumin n’étant pas encore écrit, mon travail dans ce blog aura toujours la volonté de se faire au plus proche de la vérité et mes descriptions seront aussi précises que le permettent mes connaissances.

   Toutefois, si des noms, des faits, des dates, des photographies vous paraissaient être des approximations historiques, je m'engage, à votre demande, à approfondir et vérifier l'exactitude de mes sources.

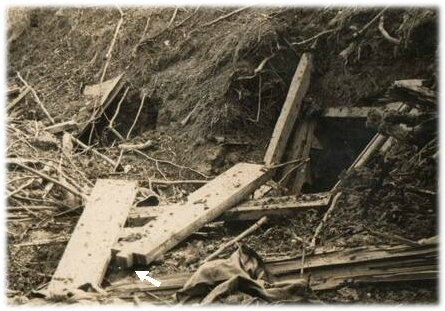

image 3 détourée

J'espère qu'ici, vous apprendrez des choses...

Bonne lecture !

Patrick

Posté par albertetclemens à 20:32 - - Commentaires [0] - Permalien [#]


01 novembre 2011

Localisation du bois Fumin

Coordonnées géogaphiques : N 49° 12' 12''  E 05° 27' 36"

à 7 kms à vol d'oiseau au Nord Est de Verdun (Meuse 55)

localisation google bois fumin

source Google Earth 2011

Autour du bois Fumin se trouvent :

à l'est       :  le Fort de Vaux (environ 400m)
au nord     :  l'Etang de Vaux et village de Vaux-devant-Damloup
à l'ouest    :  le Ravin des Fontaines et le Bois de Vaux
-Chapître
au sud      :  le Nez de Souville et le bois de la Vaux-régnier

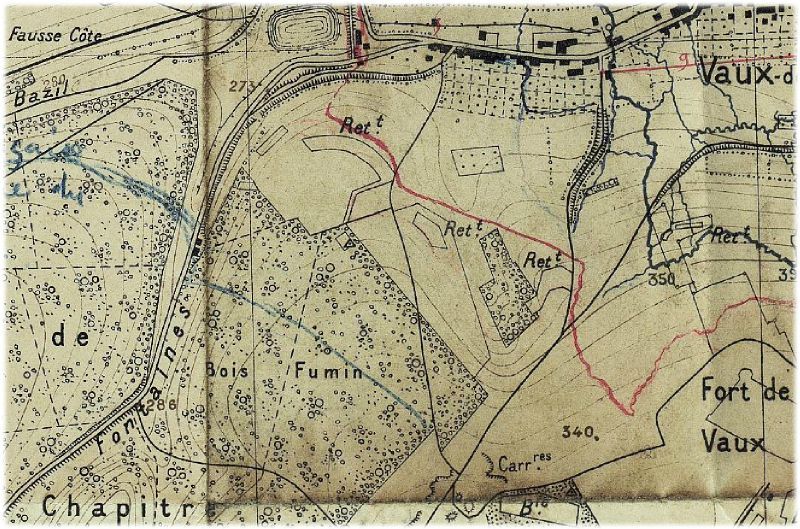

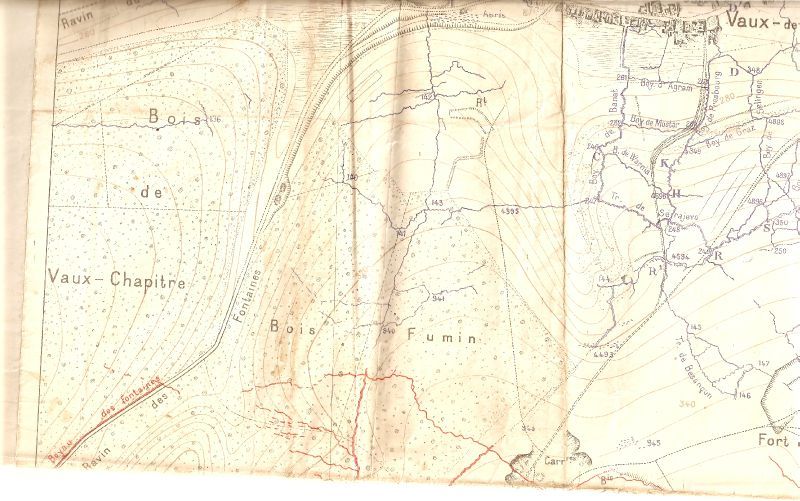

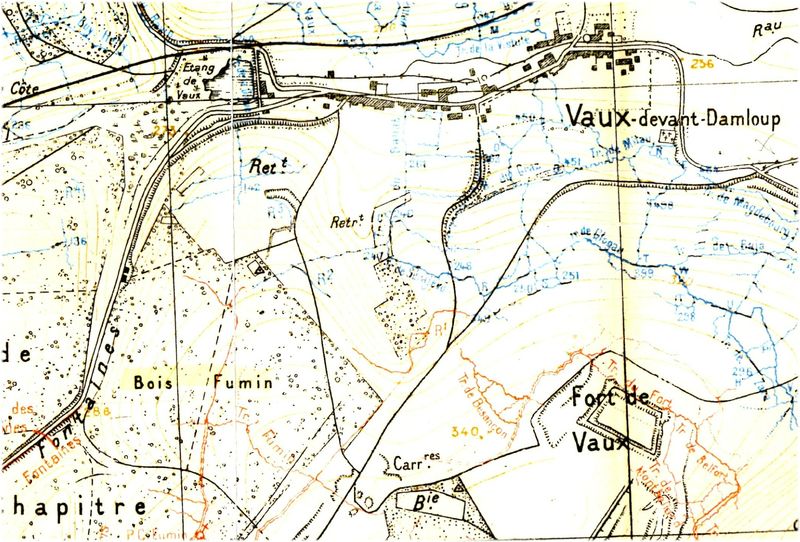

canevas tir 3 juin 1916 douaumont etain

 (source : canevas de tir Douaumont (Etain) 3 juin 1916 - collection privée)

IGN bois Fumin 2

 (source : Géoportail)

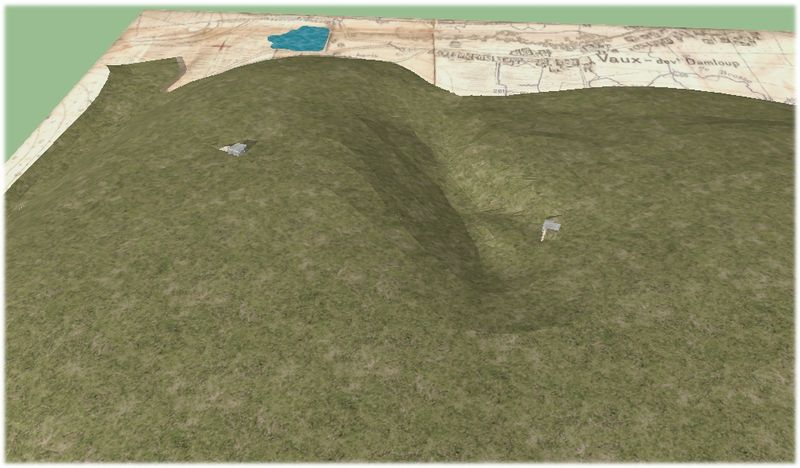

Un survol virtuel du bois Fumin...



camera814



(source : montage vidéo réalisé avec Google Earth)



Repérage terrain :   En jaune : le sentier rectiligne actuel qui mène du chemin de la Vaux-régnier vers l'étang de Vaux en coupant les pentes abruptes du ravin du bois Fumin.

Ce sentier n'existait pas en 1916, la descente démarre en pente douce avec :
- au départ sur sa gauche le retranchement R1
- sur sa droite le glacis du fort de Vaux vers le village de Vaux
- il passe ensuite en bordure de R3 dans la remontée (sur sa gauche), avant d'aboutir face à l'étang de Vaux.

P3080048

avec chemin 01

(source : collection personnelle)

photo 1 chemin etang

 (source : collection personnelle)




La place du bois Fumin dans le champ de bataille de Verdun
au sein de la grande ceinture de défense de Verdun



Les grandes fortifications



grande ceinture des forts autour verdun

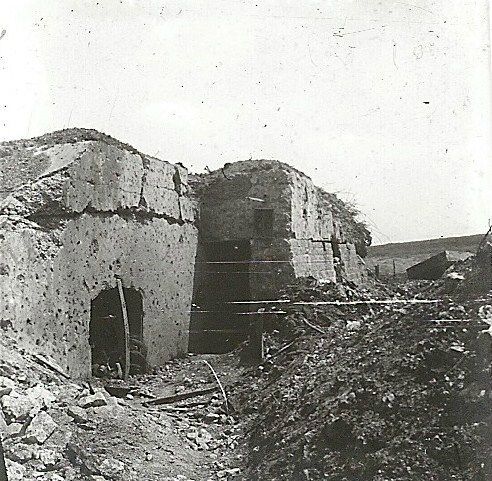

Les abris de combats (abris d'infanterie) situés dans les intervalles entre les forts

scannen0012

(source :  DV3 - prêt de Philippe Vandeweege)

Le rôle des abris de combats est de combler les intervalles non défendus entre les forts.

ceinture des abris 2

 (source : Erich kassing 2003 + complément de l'auteur du blog)

   Il y a un intervalle d'environ 3000 mètres entre le fort de Douaumont et le fort de Vaux, dans lequel se trouvent 4 abris d'infanterie qui forment à leur tour 5 intervalles plus réduits et donc plus facilement défendables.

Fort Douaumont - 400 m DV1 - 800 m DV2 - 800 m DV3 - 400 m DV4 - 500 m Fort de Vaux

   Les abris d'infanterie sont numérotés et nommés par deux initiales qui correspondent aux premières lettres des forts situés de part et d'autre de l'abri.
DV nous indique que l'abri se trouve entre  Douaumont et Vaux.


Deux de ces abris de combats se situent au niveau du bois Fumin: DV3 et DV4.

Fort de Douaumont - DV1 - DV2 - DV3 - DV4 -Fort de Vaux

DV4 est l'abri le plus proche du fort de Vaux







Posté par albertetclemens à 07:30 - - Commentaires [1] - Permalien [#]

01 octobre 2011

Les différents secteurs du bois Fumin

A la lecture des différents JMO, le bois Fumin est un sous-secteur bien délimité, y sont particulièrement mentionnés 8 secteurs bien différenciés que l'on peut distinguer en :

1 - la croupe cernée de part et d'autre par 2 ravins
(ravin des Fontaines - ravin du Bois Fumin)

2 - le Ravin du bois Fumin avec ses deux versants :

      2- sa pente Ouest (où se trouvent les sappes allemandes : stollens)

      3- sa pente Est (avec un réseau important de tranchées situées entre le village et le fort, sur le "glacis" de Vaux = pente douce descendant vers le village de Vaux)


4 - le Ravin des Fontaines bordant la partie gauche de la croupe



Au nord de la croupe

5 - l'étang de Vaux

6 - Le village de Vaux-devant-Damloup



Au sud de la croupe :

7 - le ravin des abris

8 - la petite et la grande carrière - batterie 4090

SECTEURS BOIS FUMIN





Posté par albertetclemens à 10:24 - - Commentaires [0] - Permalien [#]

01 septembre 2011

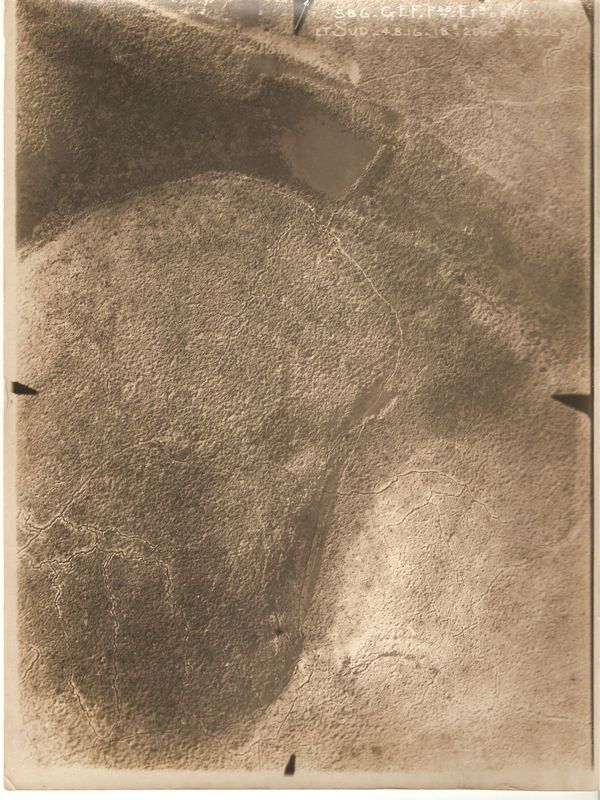

Observation aérienne

mars 1916

!cid_DEA05D0F-4609-4D80-A08F-9DCD72F36426@local
(prêt de J.L. Kaluzko)


8 mars 1916

vue oblique (allemande) sur le secteur du fort de Vaux (au centre)

09 VAUX ET DAMLOUP 14(source : collection personnelle)


photographie aérienne allemande (non datée mais sans doute fin mars/avril 16)

AFA 300 02
(source : collection privée)


2 avril 1916
village de Vaux-devant-Damloup (partie ouest du village)
altitude : 1800 m

011 village vaux
(source : collection personnelle)


1er mai 1916
village de Vaux-devant-Damloup

altitude : 1500 m

Vaux mai 16

(source : ami allemand de Patrice Pruniaux - forum pages 14 18)

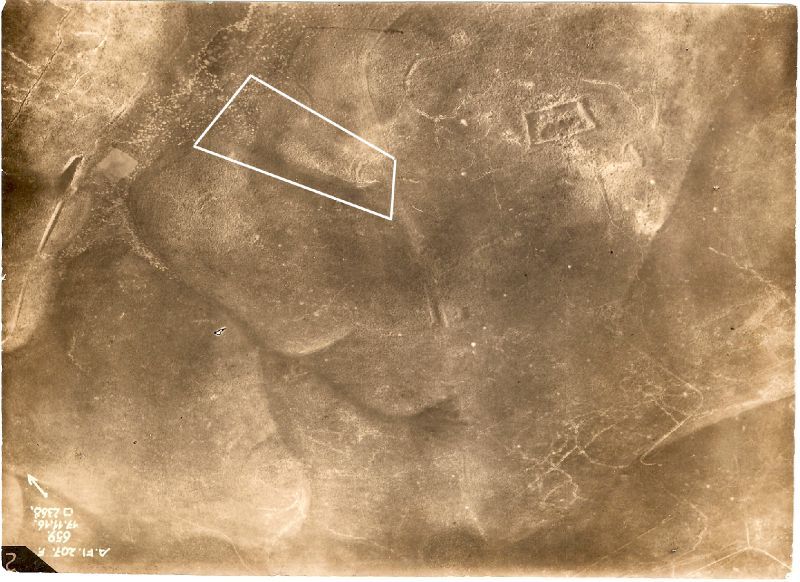

photographie aérienne allemande
AFA 207 20 mai 1916

AFA 300 01
(source : collection personnelle)


25 juillet 1916

altitude : 3000 m

3000 - 0

(source : collection personnelle)


29 juillet 1916

altitude : 3600 m

BOIS FUMIN 3600 300DDdpi
(source : collection personnelle)

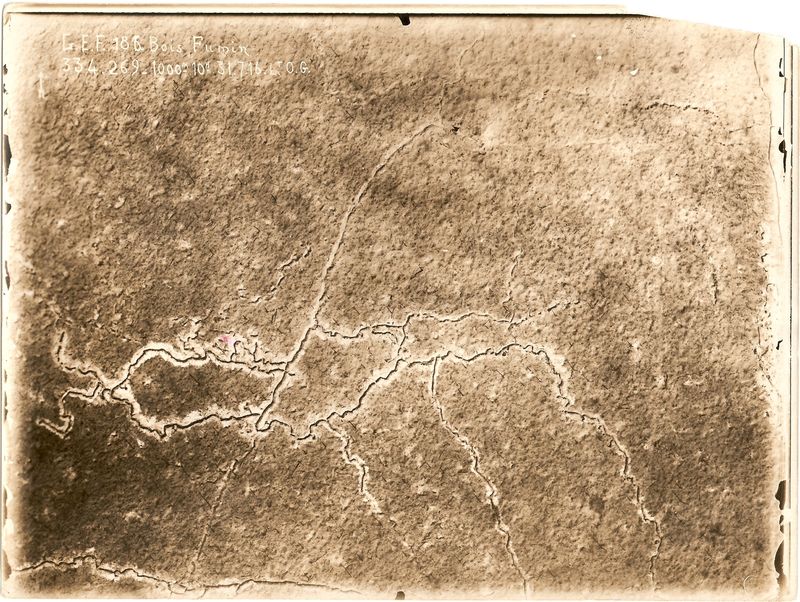

31 juillet 1916

altitude 1000 m

Copie de GOTHA HANNAU 300
(source : collection personnelle)


4 août 1916

altitude : 2000 m
BF 2000 300ddpi
(source : collection personnelle)


23 août 1916
altitude : 2500 m

04 2500 - 3,25 mo

(source : collection personnelle)

6 septembre 1916
altitude : 4000 m

Bois Fumin - 6

(source : avec l'aimable autorisation de Peter Sauter)


8 septembre 1916 - Grande et petite carrières
altitude : 2000 m

tranchée Hohenlohe
(source : collection personnelle)


14 septembre 1916

altitude : 2000 m

02 projo general
(source : collection personnelle)

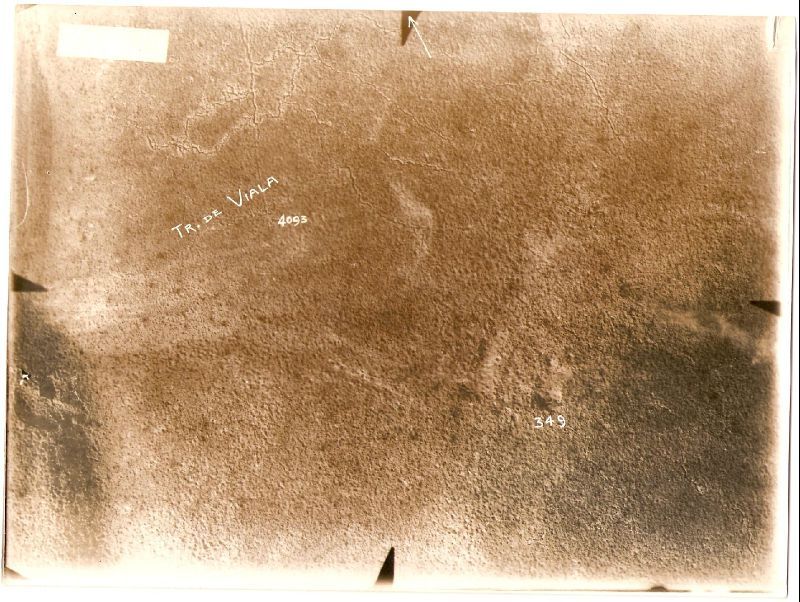

14 septembre 1916 (même mission que photo précédente)
altitude 2000 m

Tranchée de Viala grande et petite carrière
(source : collection personnelle)


24 septembre 1916

altitude : 2300 m

03 2300-7

(source : collection personnelle)


24 septembre 1916
(bois Fumin sur la droite)
altitude : 3000 m

Caillette-Fumin 23

(source : avec l'aimable autorisation de Peter Sauter)


Vue aérienne allemande tirée de l'historique de la 21 Réserve Division.

App1085 fumin a-rienne
(source : J.L.Kaluzko)


3 novembre 1916

vue oblique
photographié le lendemain de la reprise du bois Fumin par les troupes Françaises.

gallica 300

 (source Gallica- achat personnel)

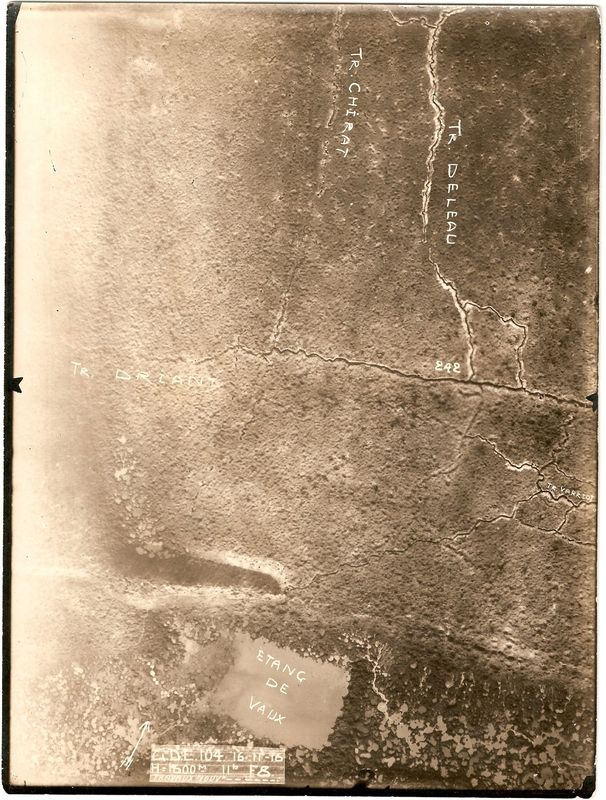

16 novembre 1916

altitude : 1600 m

01 etang vaux 1600 M 17
(collection personnelle)

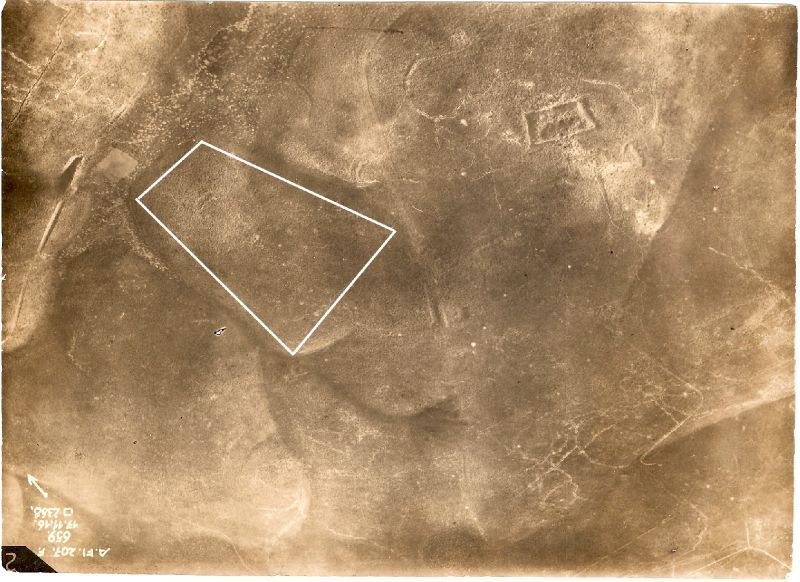

17 novembre 1916 (photo allemande)

altitude : environ 4000 m

08 VUE GENERALE 03
(source : collection personnelle)


Le bois Fumin sous la neige...

fumin sous la neige

(source : avec l'autorisation de Marcus MASSING - Verdunschlacht.net)


Photo aérienne allemande 1940

24 ans après...R3, la pente ouest de du ravin et les 2 carrières apparaissent encore sans couvert végétal.

vue aéreinne 1940


Vue aérienne de l'IGN  (1951)
La végétation n'est pas aussi abondante qu'aujourd'hui, le chemin actuel menant du sentier de la Vaux-régnier à l'étang de Vaux existe déjà, mais les grand résineux sur la droite de ce chemin n'apparaissent pas encore sur cette photo aérienne.

Notez que toute la zone de R3 est en 1951 non arborée.

ign bois fumin en 1951
(source : acquisition personnelle IGN)







Posté par albertetclemens à 09:27 - - Commentaires [0] - Permalien [#]

20 août 2011

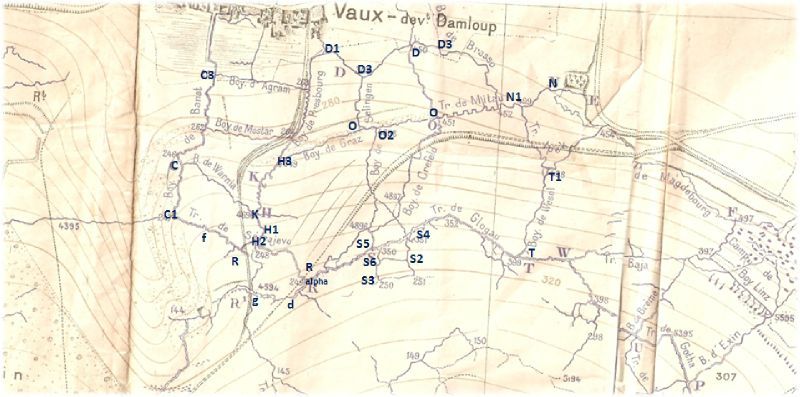

Une carte du bois Fumin passée à la loupe


loupe

AVEC LETTRE GAUCHE01

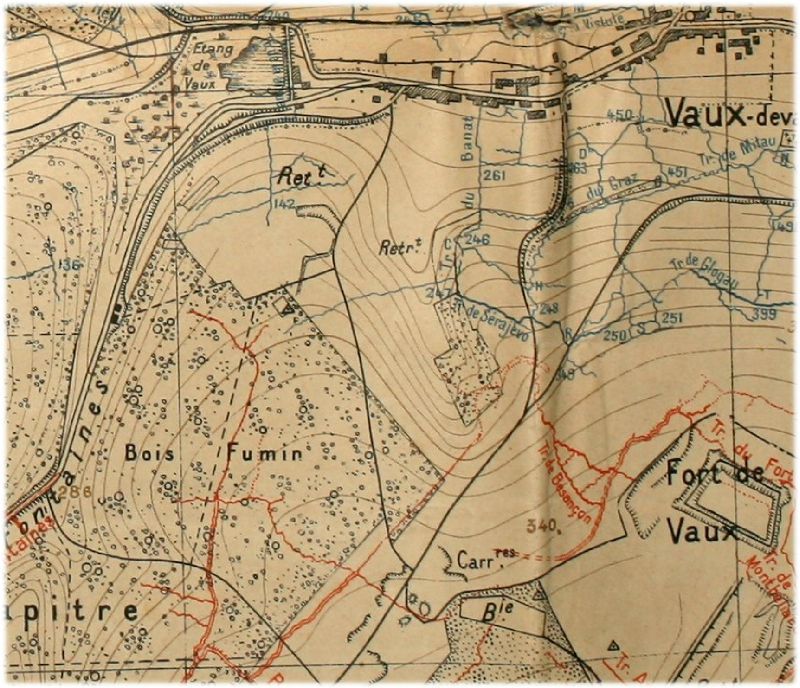

Redessinons étape par étape la carte du bois Fumin.

Le ravin des Fontaines - l'étang de Vaux - la route de l'étang vers le village -  Vaux-devant-Damloup  - chemin de la Vaux-Régnier

carte 005

Le Ravin des abris (en haut du nez de Souville) - les carrières - le Ravin du bois Fumin

02

Les retranchements R3 - R2 - R1

03

Les abris de combats DV3 et DV4

04

Les zones boisées

   Le bois Fumin, comme son nom l'indique, était une zone boisée jusqu'en 1915 et bien qu'à partir de 1916 les seules traces de forêts subsistantes n'étaient guère constituées que par des centaines de troncs déchiquetés et calcinés jonchant un paysage lunaire, les canevas de tir, calqués sur d'anciennes matrices d'avant guerre, indiquaient encore en 1916 les zones anciennement boisées.

BOISEE 08

   Un déboisé militaire, permettant une jonction visuelle entre les forts de Vaux-Souville et Vaux-Douaumont, à mis à nue toute la partie Nord-Est du bois Fumin.

Dans le ravin, le versant Est et le haut du col restent boisés.

Déboisement vaux souville avecdoubles fleches

déboisement 03

   Les abris de combats ( DV3 et DV4) sont en lisière de forêt, sous couvert d'arbres et sont donc masqués d'un repérage ennemi trop aisé.
Les 3 retranchements R1 - R2 - R3 sont à découvert.

05

5 sentiers et chemins (en rouge) traversent le bois Fumin :

5 chemins

1 - accès depuis le ravin des Fontaines (source /réservoir) vers la lisière de la croupe du bois Fumin

2 - chemin sous couvert d'arbres, dans le prolongement du ravin des abris, il permet le passage du ravin des Fontaines vers le sentier de la vaux-Régnier et les carrières.

3 - accès sous couvert d'arbres vers DV3 et la lisière de la zone boisée, depuis le ravin des abris.

4 -chemin permettant l'accès à R2 et R3 ainsi qu'à la partie Ouest du village.

5 - "le chemin creux" accès vers R1 / DV4 et le centre du village.



Certaines futures tranchées ou boyaux suivront par la suite, lors de leur construction, les contours de ces chemins.

chemins



Quelques autres éléments pour compléter la carte :

Le ruisseau de vaux
La digue de l'étang
L'abri du projecteur
Les 2 batiments du réservoir/source
Le poste de secours - stollens devant l'étang
Le retranchement 4497

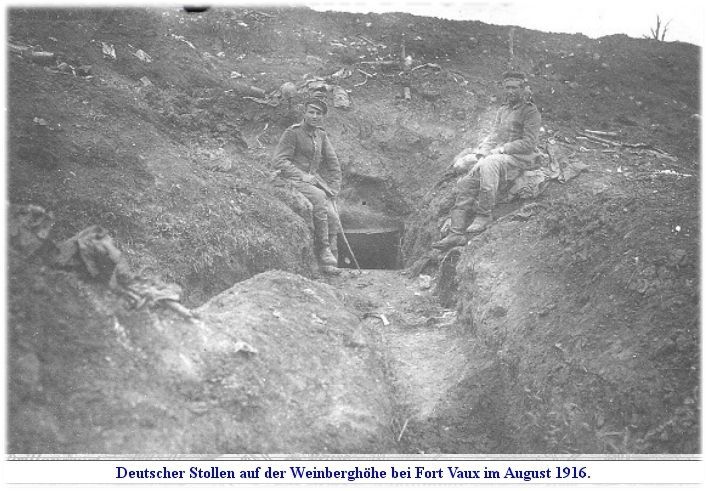

Les stollens creusés dans sur le versant Ouest du ravin Fumin face à DV4

tout carte

En bordure Sud du bois Fumin se trouve :

la Batterie 4090
la Batterie 4691
le PC Fumin
les abris du "ravin des abris"

batterie

 Film : reconstitution du canevas de tir du bois Fumin

 camera814



Les repères Hectométriques

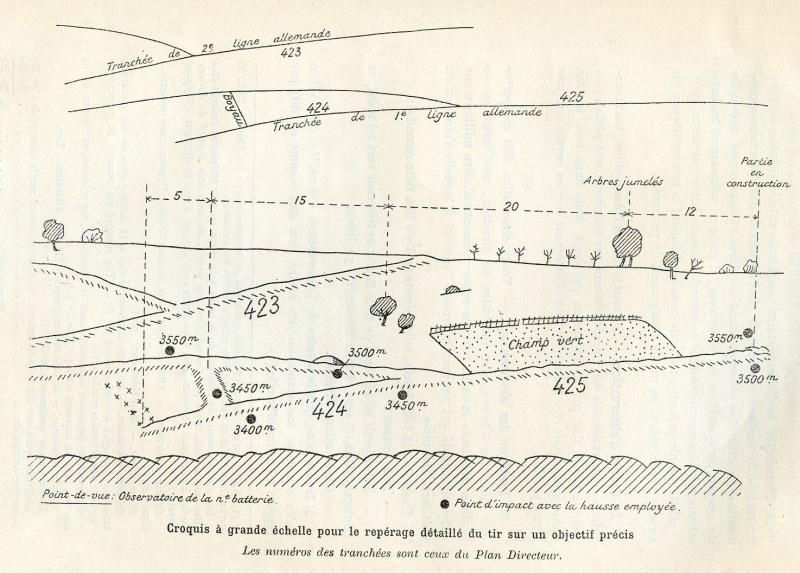

Sur les canevas de tir sont reportées les positions d'objectifs potentiels indiquées par des repères hectométriques.
Ces repères avaient pour finalité de :
   - se positionner
   - régler un tir sur un point ou par rapport à un point.
 Pour les artilleurs, les coordonnées hectométriques correspondaient à des réglages de pièces.

Un repère hectométrique est un nombre à 4 chiffres : 4423

Sur un canevas de tir il est donc possible de baptiser n'importe quel point en utilisant les numérotations en abcisse (axe horizontal) et en ordonnée (axe vertical). Ce sont les coordonnées métriques.
(c'est comme à la bataille navale ou dans les mots croisés : chaque point à une "adresse géographique" qui est déterminée par l'intersection de la projection verticale d'une position depuis un axe horizontal (7) et de la projection horizontale d'une position depuis un axe vertical (2).

forum_142155_1

Pour ce faire, les canevas de tir sont équipés d'un quadrillage (Lambert pour la France en 1914/1918)

En bordure de canevas sont indiqués les  références du quadrillage  272 - 336

Les chiffres des centaines ne sont pas indiqués sur le reste du quadrillage.
Par défaut 32 - 33 - 34 - 35 signifient 332 - 333 - 334 - 335
idem 69 - 70 - 71 signifient 269 - 270 - 271

repères hectométriques

   Chaque cadre représente 1000 m x 1000 m de côté = 1km²
Il peut être lui même re-subdivisé en 10 x 10 petits cadres ( 100 m x 100 m de côté) (qui donnera une position encore plus précise d'un point dans le grand cadre = chiffre après la virgule)

cadre carre 10

Un point aura donc en coordonnées métriques 2 valeurs pour le repérer :

une abcisse (axe horizontal) 334,2  et une ordonnée (axe vertical) 269,6

   Pour ne pas surcharger les canevas et par soucis de simplification, les coordonnées "métriques" sont transformées en coordonnées "hectométriques" ( hecto =multiple de 100) , ainsi seuls les deux derniers chiffres seront indiqués.

334,2   269,6  (métrique)

42 96               (hectométrique)

   En observant bien les valeurs hectométriques dans un même cadre, plus on va vers la droite plus le dernier chiffre se rapproche de 9 et plus on va vers le haut du cadre plus ce chiffre se rapproche aussi de 9.

La superficie entière du bois Fumin s'intègre dans 2 cadres.

abcisse :     333 - 334 - 335
ordonnées : 269 - 270

cadre reperes hecto



camera814

Film : Les repères hectométriques de DV3 = 4296 et DV4 = 4595



Les repères à 3 chiffres

(d'après les aimables explications de Guy François / Forum Pages 14-18)

Un certain nombre de repères à 3 chiffres sont présents sur le canevas

940 07

Il s'agit de séries de nombres qui généralement se suivent sur quelques unités.

940 12



Ces chiffres sont le résultat des restitutions des points remarquables réalisées par le Groupe de Canevas de Tir qui opère à partir de relevés d'observatoires, de photographies aériennes, renseignements divers, etc.

L'observateur découvre une nouvelle tranchée, il le signale et c'est le Groupe des Canevas de Tir qui lui attribue un numéro.


"Manuel de l'Officier Orienteur d'Artillerie", édition février 1917


"Cours des Officiers Orienteurs de l'Artillerie", édition de novembre 1916

Un "point remarquable" pouvait être :

- une extrémité de tranchée

940 10


- un noeud/croisement de tranchées

940 01


- un simple changement de direction d'un tranchée

940 09

- une tranchée complète

940 11

   Les tranchées nouvelles ou les points remarquables reçoivent des numéros figurant sur des documents spéciaux établis par les Groupe de Canevas de Tir  =  les REPERTOIRES (répertoires des batteries, répertoires des tranchées, des travaux de l'ennemi, etc.)
   La logique de la numérotation n'est pas connue mais il est probable que des tranches de numéros sont réservées pour un secteur donné, peut-être un carré du quadrillage.


Série de chiffres continus attribué à une zone

94003

940 04

   Cette logique du choix des numéros est surtout dictée par la chronologie des restitutions et des modifications incessantes apportées au canevas, surtout dans des "zones agitées" comme Verdun!
Ainsi on trouvera des séries de chiffres "éloignés" pour des "zones proches".

940 06

940 08


Pour l'artillerie, ce sont les officiers orienteurs, commandants de batterie qui sont destinataires des documents répertoires qui fournissent la clé explicative de ces numéros.

Ces répertoires fournissent les données topographiques et "historiques" du point remarquable.

Données topographiques : ce sont les repères hectométriques permettant de régler les pièces d'artillerie + dans des documents annexes des études sur les coupes de terrain, croquis panoramiques, croquis perspectifs, schémas des parties vues et cachées

Données historiques : tels que :
- emplacement de batterie construit le...
- emplacement occupé du...au...
- emplacement actif les... et ...
- emplacement inoccupé depuis le...
etc.

Pour une tranchée, les renseignements seront succincts : "Creusée le ..., travaux en cours le..."

Aux utilisateurs, orienteurs d'artillerie et de groupe de se servir de ces données en fonction de leurs besoins du moment.



Les secteurs

Les secteurs sont désignés par des lettres
Sur le secteur du fort de Vaux toutes les lettres sont utilisées (sauf lettre G)

avec les lettres entier

   Certains secteurs sont subdivisés (par indications d'un numéro, lettre ou '").
Ces lettres indicées correspondent généralement à des extémités et points de connexion de tranchées.
Il y a une équivalence des ces lettres avec certains repères (à 3 chiffres) de points remarquables vus plus haut.

grande image lettres

124 ri carte

   L'indication de ces secteurs ou sous-secteurs délivrent des indications de positionnement, de tranchées ( R-H²)
On rencontre abondamment ces indications dans les JMO.

jmo01

jmo 02

Le réseau complexe des tranchées du Bois Fumin est expliqué dans la catégorie :  "080 les tranchées du bois Fumin" du blog.

reseau tranchées





Posté par albertetclemens à 06:32 - - Commentaires [1] - Permalien [#]


18 août 2011

Canevas de tir du Bois Fumin

Les canevas de tir et cartes sont classés chronologiquement.

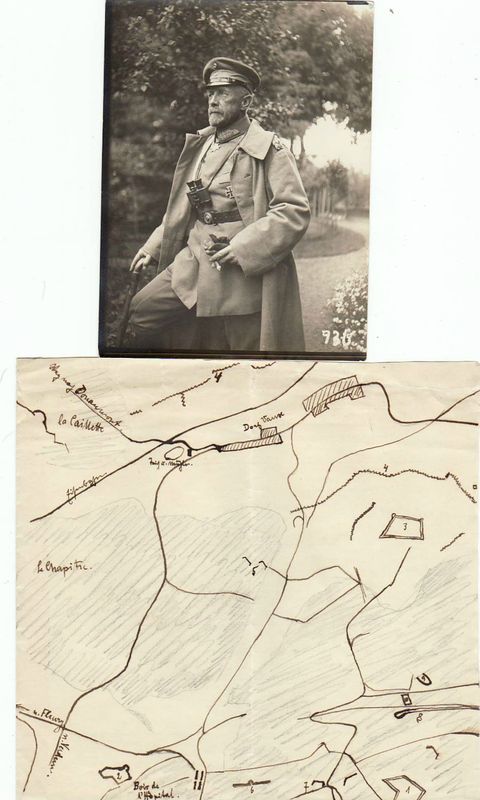

 29 février 1916

Scan10205

Scan10206

( source : avec autorisation du propriétaire allemand de cette carte légendée par un officier)

3 mars 1916 (extrait JMO 170e RI)

170 RI 3 mars

24 mars 1916 ( extrait JMO 60 BCP)

carte jmo
2 avril 1916

tirage 2 avril 1916


26 avril - 19 mai 1916 (JMO 28 ème Brigade = 35 RI + 42 RI)

001 28E BRIGADE


22 mai 1916

22 mai 1916



3 juin 1916

3 juin 1916

3 juin 1916

tirage 3 juin 1916


12 juin 1916

12 juin 1916 ma carte 10 000

12 juin 1916

06_BoisFumin_12Juin1916


10 septembre 1916

tirage 10 septembre 1916



17 septembre (JMO 128 RI)

17 septembre 1916



octobre 1916

tirage octobre 16


27 octobre 1916 (JMO 305 RI)

tirage 27 octobre 1916


octobre 16 - JMO 401 RI - extrait de carte

extrait jmo 401 octobre

24 octobre 1916 (jmo 230 RI)

230 ri


3 novembre 1916

3 nov



21 novembre 1917 -  Canevas de tir Bezonvaux

bezonvaux 5000 21 NOV 1917 N 3



Extrait d'une reproduction de carte allemande de 1916

carte allemande fuminlégende carte allemande fumin


Carte allemande des années 20 - comparatif de la ligne de front mai / octobre 1916

33 RD 24 octobre 1916



020



021



carte 01







Posté par albertetclemens à 12:51 - - Commentaires [0] - Permalien [#]

17 août 2011

Le bois Fumin en relief

 RETRANCHEMENT R1 EN TRAVAUXen_travaux_8039

projet bf 3d

R1 en 3D

Ancien plan en relief ( Historial de Fleury)

020_plan_relief


Le "Glacis" de Vaux est une pente légère qui descend du Fort de Vaux (visible en haut à droite devant les arbres) vers le village de Vaux-devant-Damloup.
dorf vaux fort

(source : avec l'autorisation de Marcus Massing - site Verdunschlacht.net)


La pente douce depuis le fort de Vaux jusqu'au village de Vaux

VILLAGE DE VAUX

Coupe Nord-Sud de la croupe du bois Fumin

Il y a 75 mètres entre le niveau de l'étang et le point le plus haut de la croupe du bois Fumin, qui est aussi l'altitude du Fort de Vaux)
(Altitude étang : 270 m  -  Altitude point haut de la croupe : 345 m)

coupe nord sud



EN COURS DE REALISATION

( Retranchements - tranchées - boyaux - stollens - Abri du projecteur - troncs d'arbres déchiquetés - étang - Village de Vaux - cratères d'obus etc.)

en_travaux_8039

   Le relief du bois Fumin a été réalisé à partir des courbes de niveau du canevas de tir au 1/5000 ème (1cm =50m) du 12 juin 1916.
   Ce tracé en 3D a été rendu possible en "calquant" chaque courbe de niveau une par une, procédé permettant de respecter scrupuleusement pour chaque point du bois Fumin, sa hauteur et position.

Chaque courbe de niveau varie d'une hauteur de 5 mètres avec la suivante.
RELIEF 03

RELIEF 01

RELIEF 02

RELIEF 04



Posté par albertetclemens à 11:58 - - Commentaires [0] - Permalien [#]

15 août 2011

Stollens

   Les Stollens sont des galeries, (sappes) creusées par les Pionniers allemands jusqu'en octobre 1916 dans le bois Fumin.

   Ils sont construits sur plusieurs longues rangées le long de la pente ouest du ravin Fumin et sur plusieurs niveaux.
   Les galeries se trouvent profondément sous le rocher (longueur de chaque galeries variant entre 3 à 10 mètres) et offrent aux troupes d'infanterie, aux pionniers, aux état-majors et aux blessés une protection relativement bonne.

La répartition et l'attribution des stollens sont très classifiées
1 - stollens destinées aux Pionniers
2 - stollens destinés aux troupes de réserves (infanterie) en attente d'attaque
3 - stollens destinées aux munitions.

En général, chaque galerie communique avec l'extérieur par 2 entrées, pour des raisons évidentes d'évacuation au cas où l'une des entrées serait obturée. Environ une 40taine d'ouvertures de stollens fut réalisée sur la pente Ouest du ravin.

Une fois creusées, les galeries sont "tapissées" de coffrages "préfabriqués", en madriers de bois, aux dimensions pré établies :
 - 80/120 cm pour les accès extérieurs et communications intérieures
 - 120/180 cm pour les lieux de séjour.



7550fcc043c539794fe770116604abcc

coffage02



coffrage 01

madrier

DSCN0120

DSCN0081

84771516

Film sur le montage du coffrage préfabriqué de Stollen allemand.



Les entrée des stollens sont symbolisées par des petits traits bleus sur les canevas de tir.

CARTE STOLLEN FRANCE

STOLLENS

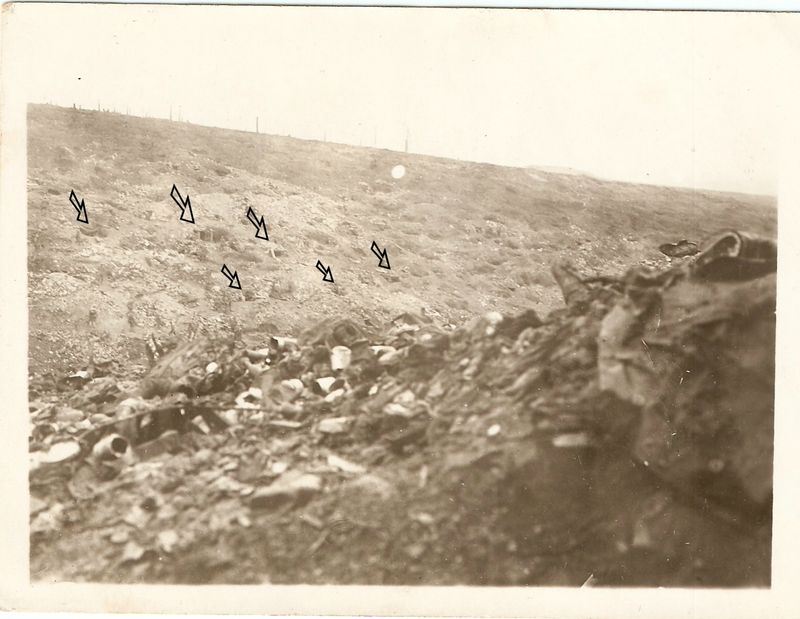

Indiquées par des flèches : quelques unes des très nombreuses entrées des stollens.

entrée stollens 01

Pour bien visualiser le nombre d'entrées de stollens, chaque zone plus claire visible sur la photographie suivante correspond aux déblais extraits des galeries lors de leur creusement par les Pionniers.

ravin fumin petite photo

Soldats allemands s'affairant devant les entrées des stollens du ravin.

stollen fumin schlucht

(légende au dos de la photo ci dessus)

 VERSO RAVIN 01

Notez sur la photo ci dessous, au premier plan, les gaines servant soit à évacuer la fumée des poêles, soit à ventiler les galeries plus profondes.

663a7256b8c2fc85ffff8396ac144232

Face à DV4,on distingue nettement l'entrée de stollens

J WERK DV4



entrée stollens 01

entrée stollens 02



marcus stollens 01

 (source : avec l'autorisation de Marcus Massing - site verdunschlacht.net)









Posté par albertetclemens à 15:00 - - Commentaires [0] - Permalien [#]

01 août 2011

Ravin du bois Fumin

cadre ravin secteur

Dimension : environ 300 mètres de long.

Orientation :  Nord/Sud
au Sud : Le col du ravin
au Nord : l'ouverture évasée vers la vallée de Vaux

A la vue de la position des tranchées, des galeries (stollens), des retranchements, de l'exposition au feu ennemi et des descriptions faites dans les JMO, on peut considérer que ce ravin est composé de 3 parties :

1 - le creux du ravin en lui même avec au Sud le Col du ravin

2 - la pente Ouest (côté croupe/DV3) avec les nombreux stollens + retranchement R2

3 - la pente Est (côté DV4) avec un peu plus à droite d'autres nombreuses tranchées (et boyaix) occupant le glacis descendant vers Vaux en avant de R1.

cadre secteur ravin 03

ravin avec noms secteurs



1 - Le creux du ravin Fumin
vue vers le Nord/village de Vaux

ravin fumin 06

VERSO RAVIN 05

Blick auf das dorf vaux
Vue sur le village de vaux
(source : collection personnelle)

vue vers le Sud et le col du ravin

Sur la droite : la tranchée qui longe le ravin sur la pente Ouest.
Cette tranchée est encore présente et bien visible de nos jours.

663a7256b8c2fc85ffff8396ac144232

le début du col du ravin (un peu plus à droite)

663a7256b8c2fc85ffff839bac144232



2 - La pente Ouest

- Photo allemande de petit format datant de juillet 1916
   prise depuis DV4 en direction de DV3

ravmy29_001

 légende petite photo



angle ravin fumin 01

- photo allemande 1916  en double exemplaire (vue prise depuis DV4 vers DV3)

au premier plan :  Français comme Allemands éliminaient de nombreux détritus en le jettant simplement devant leur abri, constituant ainsi une sorte de "décharge" devant DV4 : boites de conserves, tissus, ferrailles etc.

Le Capitaine Charles Delvert dans ses carnets "Nuit de mai" évoque en juin 1916 cet amas de détritus (à l'époque détritus français) :
" A
droite, à gauche, le sol est jonché de débris sans nom. Boites de conserves vides, sacs éventrés, casques troués, fusils brisés, éclabousés de sang ..."
(p 261 jeudi 1er juin 1916 Carnets d'un fantassin - Charles Delvert - édition 1935 Albin Michel)

au second plan : sur les pentes Ouest du ravin on distingue les entrées (une 40taine) des très nombreux "Stollens" = galeries/abris souterrains creusés par les allemands à flanc de pente.

à l'arrière plan :  la croupe du bois Fumin avec les restes de troncs d'arbres déchiquetés et calcinés. Sur la droite le relief de DV3 (U.raum ou U werk)

RAVIN 02 4

legende ravin fumin 01

             Verdun 1916
Blick vom J.werk zum U.werk über Sturmausgangstellung

           Verdun 1916
Vue depuis le J. werk vers le U. werk au dessus de la base de départ de l'attaque.
(traduction Peter Sauter)

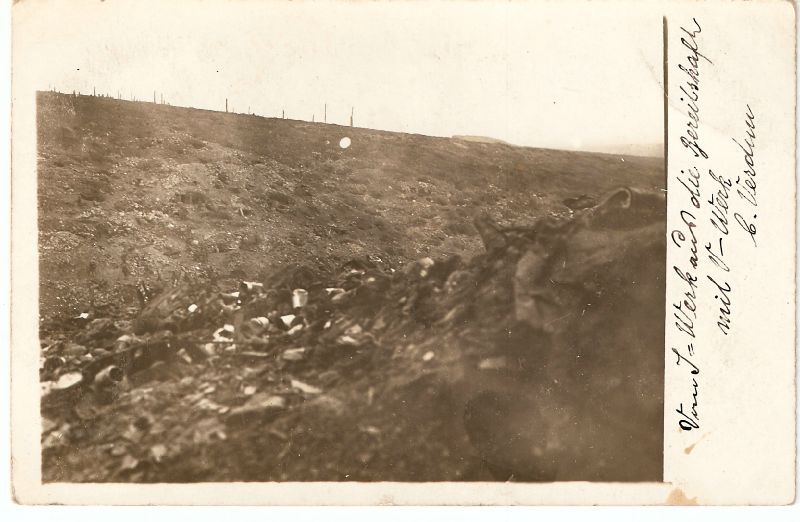

 Cette photo existe en double exemplaire, avec une autre légende.

ravin fumin

Vom J. werk aus die bereitshaht
mit U werk
         b. Verdun

Vue depuis le I- Werk sur les positions d'attente
avec l'ouvrage U-Werk

sous Verdun
(traduction Peter Sauter)

Vue sur la pente Ouest en direction de Vaux

RAVIN 01

 (source : collection personnelle)

 vue sur la pente Ouest en direction du col, avec les stollens et la tranchée longeant le ravin (tranchée encore existante)

ravin fumin 21 rd

21rdcouv (source : 21 Régt Jnf J.L. Kaluzko)



- Petite photo allemande

Entrées des stollens face à DV4

stollen fumin schlucht

VERSO RAVIN 01

(source : collection personnelle)

- Vue depuis le col du ravin / DV4

On distingue très nettement l'entrée des stollens sur la pente Ouest du ravin

Devant DV4 : les amas de déchets

la légende " Formienen schlucht v. J Werk b. Verdun"

J WERK DV4

signification de "Formienen" : 2 possibilités :

1 -en allemand le mot "mienen" = la mine, l'allure, l'aspect.  Formiennenschlucht = l'allure du col

2 - Formienen = déformation phonétique du nom Fumin et retranscrit tel quel, comme cela se pratiquait par les soldats allemands avec une légère déformation . Fumin se prononçait Foumin en allemand et cela serait devenu Formiene
(source : Philippe Vandeweege)



 3 - La pente Est

Photo française de 1917 prise depuis le col du ravin Fumin

Dans le fond  : la croupe d'Hardaumont et sur la droite le ravin des Grands Houyers.
Sur la droite : le PC MURAT = DV4, il y avait plusieurs PC dans le secteur qui portaient les noms de maréchaux Napoléoniens.

ravin fumin et pc de murat 1917

MASSENA

massena2

DUPRAT

250px-Murat

Cette photo existe en 2 exemplaires identiques où elles furent retrouvées dans un album de 1917.

L'une est légendée PC Murat - Ravin de Fumin

PC MURAT

l'autre est légendée Ravin de Fumin et PC Duprat
le PC Duprat est visible au loin, au fond du ravin des Grands Houyers

PC DUPRAL



ravin fumin et pc de murat 1917



 angle de vue ravin pc murat

Photographie du ravin du bois Fumin nous montrant la pente Est du ravin.

C'est aussi une très rare vue du retranchement R2 au premier plan.

Le R2 n'était en fait qu'une levée de terre bordée par un réseau très intriqué de fil de fer barbelés.

Notez les grands piquets de fer toujours présents.

RAVIN 03

(source : collection personnelle)

P3080219

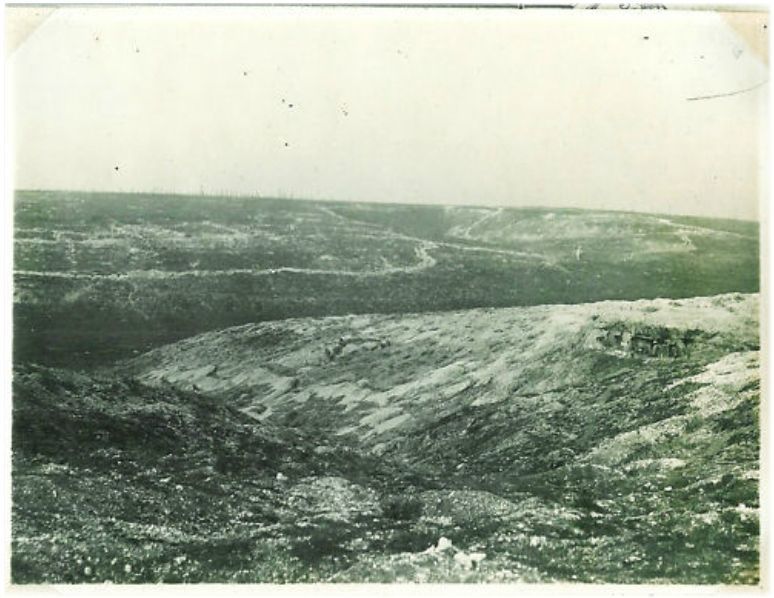

   Photographie suivante : le ravin et sa pente Est, vus depuis les tranchées du ravin de Bazil.
Notez l'angle droit très visible que fait la tr. de Sérajévo avec le boyau de Banat.
   La tranchée de Sérajévo visible sur cette photographie dans sa partie descendante est grosso modo sur le trajet du chemin actuel du sentier qui mène de la Vaux régnier (passant près de R1) vers l'étang de Vaux.

depuis bazil reduit



tr sara chemin actuel

2013_02_25_14_46_09





Posté par albertetclemens à 20:18 - - Commentaires [0] - Permalien [#]

01 juillet 2011

Croupe du bois Fumin

cadre croupe bois fumin

La croupe du bois Fumin fait environ 1km carré.
Elle culmine à 345 mètres et son point le plus haut se trouve à 75 mètres au dessus de l'étang de Vaux.
Le nom allemand désignant la croupe est "Rücken".

fumin rucken 21 rd

 (photographie tirée de l'Historique de la 21 Réserve Division allemande)

couv 21 rd

( source image : Jean Luc Kaluzko)

   Photo allemande prise depuis "le haut" de DV3 en direction du fort de Vaux (que l'on distingue).
Sur la droite une grande souche d'arbre (que l'on retrouve sur d'autres photos), au milieu on aperçoit le fer d'un talon de botte allemande.

U WERK 01

Höhe hinter dem U werk B. verdun
traduction : Sur le haut derrière U werk près de Verdun

   La photographie suivante est prise légèrement sur la droite de la précédente, on y retrouve encore la grande souche d'arbre et le talon de la botte.
Notez les vestiges de la forêt qui recouvrait autrefois le bois Fumin. Ne subsistent plus que des troncs coupés à 1m - 1,50 m de haut, déchiquetés et calcinés.
   DV3 au moment de sa construction était en position cachée en lisière de forêt. On distingue sur la photographie l'ancienne lisière de la forêt (pas de souche ni de tronc d'arbre sur la droite).

U WERK 02

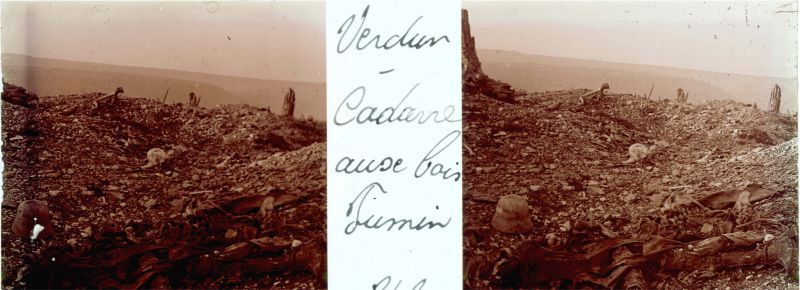

Plaque verre stéréoscopique

plaque stéréo bois fumin os

STEREO BOIS FUMIN

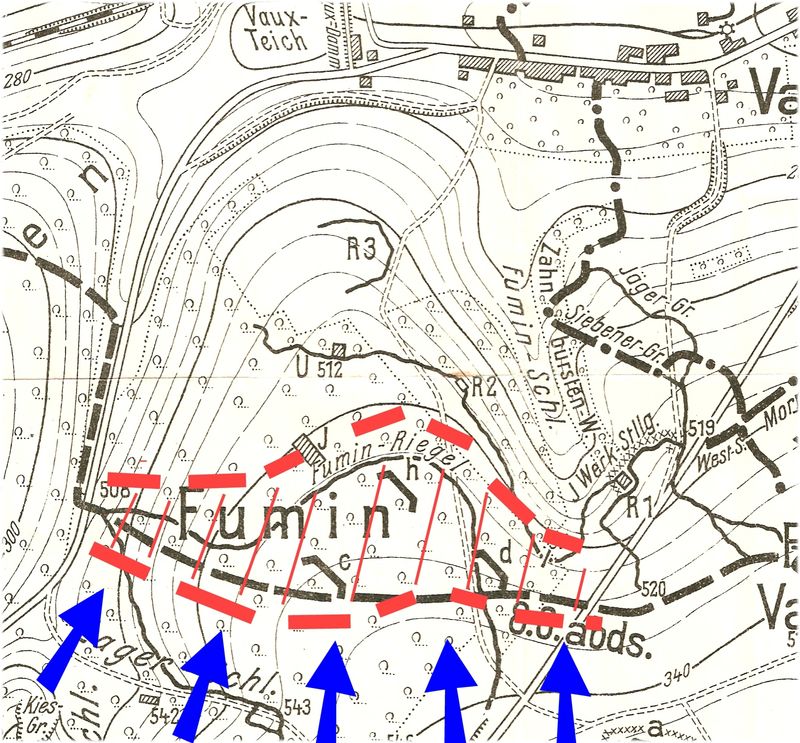

   Dans le sud de la croupe du bois Fumin se trouvait une zone de défense allemande importante, appelée "RIEGEL STELLUNG " = position verrou (en rouge). Elle verrouillait le sud de la croupe entre le Ravin des Fontaines et le col du ravin Fumin. Cette position bien défendue fut déterminante pour retarder l'avancée française lors des combats du 24 au 2 novembre 1916 pour la reprise du fort de Vaux

riegel stellung
Le Riegel stellung est composée des tranchées de Gotha - Hanau - Siegen, positions fortes avec de nombreux noeuds de communications, des galeries "stollens" et positions nettement renforcées : rectangle hachuré J sur la carte.
juillet 1916

Copie de GOTHA HANNAU 300

   Comme le montre la photographie aérienne suivante, à la date du 20 Mai, peu de temps avant la prise de Fumin par les Allemands (début juin), l'important réseau de tranchées Riegel stellung, sur la croupe du bois Fumin, n'existe pas encore du temps de la présence française, seule une amorce de la tr. de Viala est visible.
20 mai 1916

 AFA 300 01

 Deux photos qui pourraient avoir été prises sur la croupe du bois Fumin,
elles sont légendées " POINT 512   1916 "
Rappelons que U512 est la dénomination de DV3 sur les cartes allemandes.

U512 01

U512 SECOND GRAND 01

Posté par albertetclemens à 14:05 - - Commentaires [0] - Permalien [#]
